中空玻璃二道密封胶选用不当造成的现象集锦
发布时间：
2021-12-03 08:00
来源：
思密达科技
随着经济的发展，人们生活水平的提高，人们对节能问题越来越重视，中空玻璃具有良好的保温隔音效果，在国内外已大量用于建筑上，譬如商业写字楼、大型商场、高层住宅等建筑物。中空玻璃二道密封胶在保持中空玻璃结构稳定方面发挥着重要的作用，影响着中空玻璃的质量和使用寿命，甚至直接关系到幕墙安全问题。
▲中空玻璃结构图
中空玻璃二道密封胶一旦选用不当会造成哪些问题呢？造成的危害可以分为两类：一类是造成中空玻璃使用功能的丧失，即丧失了中空玻璃原本具有的功能；另一类涉及到中空玻璃应用的安全问题，即中空玻璃外片坠落。
思密达科技在本文先讲述第一类问题，即中空玻璃二道密封胶选用不当造成中空玻璃使用功能的丧失，这类问题的主要表现形式包括中空玻璃“彩虹膜”和“流油”现象、“积水”和“结露”现象、中空玻璃间隔条滑移等。
1. 中空玻璃“彩虹膜”和“流油”现象

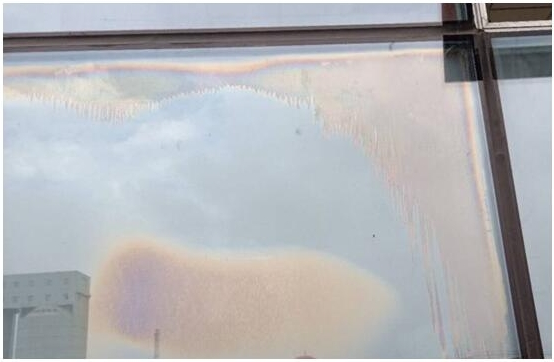

▲中空玻璃“彩虹膜”现象
中空玻璃“彩虹膜”现象是指中空玻璃腔体 内部出现如“彩虹”一般的油膜现象，如上图所示。
▲中空玻璃“流油”现象
中空玻璃“流油”现象是指中空玻璃墙体内的一道密封丁基胶出现油斑或油污现象，如上图所示。
“彩虹膜”、“流油”都与密封胶中填充“白油 ”有关。“白油”俗称矿物油，与硅酮密封胶相容性较差，经过一定时间后会迁移、渗出。中空玻璃出现“彩虹膜”现象的原因为“矿物油”迁移到中空玻璃内腔;而“流油”现象的原因是“矿物油”迁移过程中，溶解了中空玻璃一道密封丁基胶，产生黑色油斑或油迹。
这些“矿物油”有来自于中空玻璃二道密封胶，也有可能来自于与二道密封胶有接触的耐候密封胶或门窗密封胶。
与硅酮密封胶相容性较差，经过一定时间后会迁移、渗出。中空玻璃出现“彩虹膜”现象的原因为“矿物油”迁移到中空玻璃内腔;而“流油”现象的原因是“矿物油”迁移过程中，溶解了中空玻璃一道密封丁基胶，产生黑色油斑或油迹。
这些“矿物油”有来自于中空玻璃二道密封胶，也有可能来自于与二道密封胶有接触的耐候密封胶或门窗密封胶。
▲耐候密封胶填充“矿物油”导致中空玻璃 “彩虹膜”现象
从上图可见油迹在中空玻璃内腔界面上的分布。由于耐候密封胶与中空玻璃二道密封胶有接触，因此耐候密封胶中的“矿物油”迁移到中空玻璃二道密封胶，再迁移到一道丁基胶，最后迁移到中空玻璃内腔即出现“彩虹膜”现象。

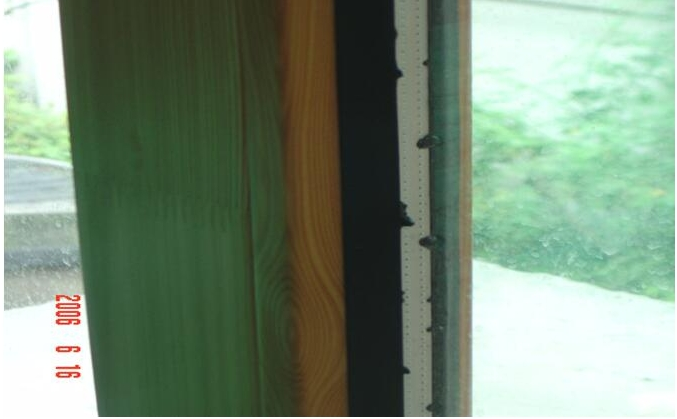

▲门窗密封胶填充“矿物油”导致中空玻璃一道密封胶“流油”
如上图所示，门窗密封胶与中空玻璃二道密封胶有部分接触，因此门窗密封胶中的“矿物油”迁移到与其接触的中空玻璃二道密封胶，再迁移到一道丁基胶，最后导致局部的丁基胶被溶解，出现流油现象。
2. 中空玻璃 “积水”和“结露”现象

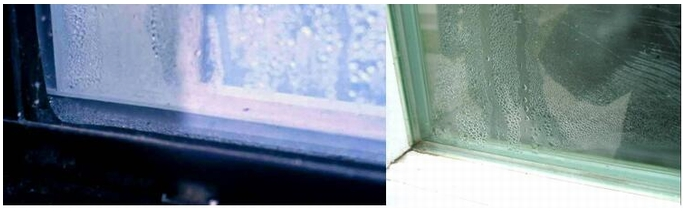

▲中空玻璃内的“积水”(左)和“结露”(右)现象
中空玻璃 “积水”和“结露”现象是指中空玻璃密封失效后，进入腔体内中的水蒸气凝结成露珠(即“结露”)，或汇集成水(即“积水”)的现象。
上图为某住宅项目门窗用中空玻璃出现密封失效，使用数年后中空玻璃已出现明显的“结露”、“积水”现象，失去了隔热、隔音及防水的效果。
3. 中空玻璃间隔条滑移

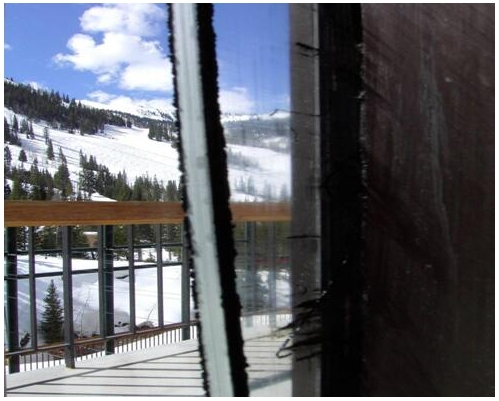

▲中空玻璃间隔条滑移
中空玻璃间隔条滑移现象是指中空玻璃的间隔条与中空玻璃二道密封胶粘接情况不良，受内应力作用在腔体内滑移的现象，如上图所示。
上述案例为处于较高海拔位置的某住宅项目，门窗采用大尺寸中空玻璃(二道密封为聚硫胶)，由于内应力太大导致间隔条出现滑移的现象，出现此现象的原因是由于聚硫胶对间隔条的粘接性不如硅酮密封胶，当内应力过大时间隔条与聚硫胶出现了脱离。
上文针对中空玻璃使用功能严重丧失的现象进行了分析，下期思密达科技将介绍中空玻璃二道密封胶选用不当造成的第二类问题，即涉及到中空玻璃应用的安全问题，同时将介绍中空玻璃二道密封胶选用的原则，敬请留意！
相关新闻
服务热线：
广东省中山市三角镇高平大道101号
-关注思密达微信-
