幕墙是建筑的外墙围护，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。建筑幕墙是集建筑技术、视觉艺术、使用功能于一体的建筑外围结构，幕墙整体质量的好坏对建筑的使用体验和效果有着直接影响。硅酮耐候密封胶作为保障幕墙气密性和水密性的其中一道重要防线，一旦出现开裂问题，可能会导致密封失效，造成幕墙漏水漏气，影响幕墙的正常使用，严重者甚至会造成幕墙安全事故。

耐候密封胶出现开裂问题，通过仔细查看胶缝开裂的情况，可以分为三种：第一种形式是内聚破坏，裂缝出现在胶体中间区域；第二种形式是粘接破坏，裂缝出现在粘结界面；第三种形式是混合破坏，即胶体中间和粘结界面均出现裂缝。

裂缝出现在粘接界面，表现为胶与基材接触面脱离，未形成有效粘结，而密封胶自身性能良好。该问题常见原因在于密封胶与接触的基材粘结不良(见图1)，如未做粘接性试验，未按照施工流程进行清洁等。

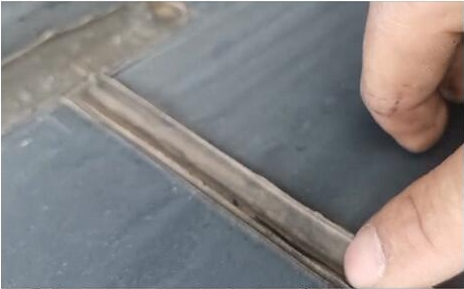

图1与基材粘结不良

①裂缝出现在粘接界面，表现为胶与基材接触面脱离，未形成有效粘结，密封胶收缩、变硬(见图2)。②密封胶出现严重的横向、纵向开裂情况(见图3)。这两种情况均与密封胶自身的质量有非常大的关系，通常是因为使用了填充矿物油的密封胶，一段时间后，密封胶出现开裂、收缩、变硬问题。

图2密封胶收缩、变硬

图3密封胶严重开裂

裂缝出现在密封胶中间，裂缝水平于基材边缘，在密封胶与基材粘结良好的前提下(排除粘结不良原因、密封胶质量差原因)，引起这类开裂问题的原因通常有以下6点：

① 板块安装偏差大，部分胶缝太窄，接缝变形幅度超出了密封胶的位移能力范围(见图4)；

② 接缝设计不合理，例如胶缝过窄，导致施胶困难，粘结宽度和厚度不足；

③ 施胶厚度不符合规范要求，太薄或者与粘结厚度太小(见图5)；

④ 密封胶选用不当，密封胶的位移能力不能满足接缝正常变形的使用要求；

⑤ 密封胶前期固化过程中，面板受外力影响使接缝变形过大(见图6)；

⑥ 接缝未填塞衬垫材料，密封胶出现三边粘结，导致密封胶位移能力受限，受到接缝较大变形时可能会出现开裂。

图4板块安装偏差大

图5密封胶厚度太薄

图6固化前期密封胶受到外力影响

以上是“对于耐候胶开裂问题、不耐侯原因的分析”的具体阐述。当用户遇到耐候密封胶开裂问题时，思密达科技认为可以结合胶缝实际的开裂状况和上述介绍的一些开裂问题情况进行相应分析，找到引起开裂的主要原因，可以制定出有效的方案避免开裂问题的继续发生。

思密达科技作为全国高新技术企业，与中国各大地产指定战略合作供应商有合作，产品广泛应用于星级酒店、市政工程、政府项目等领域。思密达科技专心耕耘密封胶事业十八载，工艺精湛，设备先进，技术一流，是信得过的有机硅酮胶品牌！

▲思密达科技002幕墙硅酮耐候胶
